Поверхностные вибраторы ИВ-105-1.1 (380В) 2 полюса (3000 об./мин.)

В наличии
Вынуждающая сила*
19,8…40,0 кН
Статический момент
20,0…40,0 кгсм
Скорость вращения
50 Гц (3000 Об./мин)
Мощность электродвигателя

                -номинальная
1.1 кВт
                -потребляемая
1.57 кВт
*- при синхронной частоте колебаний.
Модель
Напряжение питания, В
Масса, кг
Рабочий ресурс, ч
ИВ-105-1.1
380; 3Ф
86
500

Технические характеристики (продолжение)

ИВ-105-1.1
Число полюсов
4
Частота тока
50 Гц
Номинальное напряжение, В
3~380
Номинальный ток, А
5,0
Тип вибрационного механизма
Дебалансный регулируемый
Тип электродвигателя
Асинхронный трехфазный с короткозамкнутым ротором
Класс изоляции
В
Степень защиты по ГОСТ14254-96
IP54

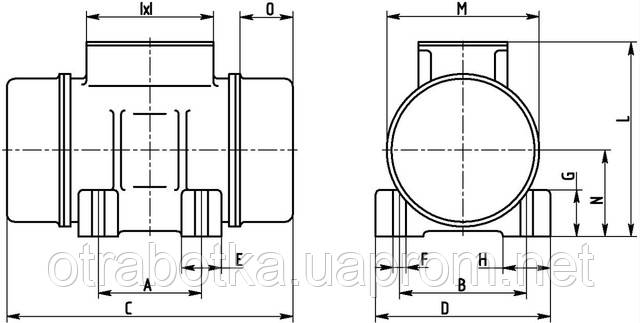

Габаритные и установочные размеры, мм

A
B
C
D
H
F
N°
G
E
I
L
M
N
O
260
285
565
345
122
27
4
60
60
120х120
320
260
170
136,0

Вибратор крепится к установке через установочную плиту (швеллер) на которой он фиксируется четырьмя болтами:
Установочная плита
Габаритные размеры, мм не менее
500х500
Толщина, мм не менее
24
Неплоскостность, мм не более
0,25
Крепежные болты
Номинальные размеры
М24х115
Момент затяжки, Нм
710
Класс прочности
8,8
Характеристики
Основные
Производитель   Красный Маяк
Страна производитель Россия
Потребляемая мощность   2700.0 (Вт)
Напряжение   380.0 (В)
Частота тока   50 (Гц)
Частота вращения 3000.0 (об/мин)
Статический момент 40.0 (кг*см)
Вынуждающая сила   40.0 (кН)
Частота колебаний синхронная 50.0 (Гц)
Гарантийный срок   12 (мес)
