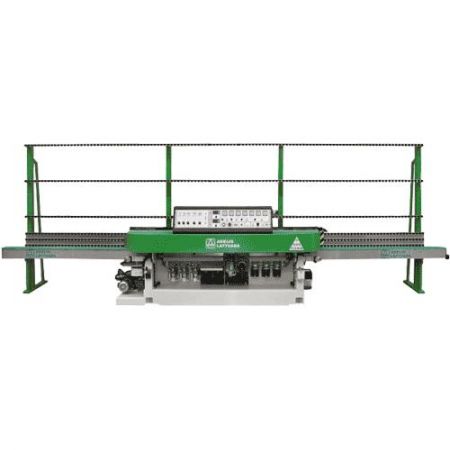

ADELIO LATTUADA мод. AL 4 e; AL 9 e; AL 10 m |
НАЗНАЧЕНИЕ:
Предназначены для чистовой шлифовки и полировки кромки стекла с целью устранения неровностей после разлома и получения прямой еврокромки с полированными фасками под углом 45o .
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Идеально подходит для применения в серийном и массовом производстве стекольной продукции различного назначения, на предприятиях и в цехах по изготовлению стеклопакетов для оконных блоков различной конструкции из древесины и пластика, на мебельном производстве в цехах стеклообработки (стеклянные фасады, полки, витрины и др.) и на предприятиях строительной индустрии.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
- Автоматическая настройка на толщину обработки;
- Полировка кромки стекла с применением оксида церия.
| |
Для мод. " AL 4 e"
Для мод. " AL 9 e"
Для мод. " AL 10 м"
|
![](//mustang.kiev.ua/images/stekloobrabativayshee_oborudovanie/obrabotka_kromki_stekla/adelio_lattuada_mod__al_4_e;_al_9_e;_al_10_m/al4e_shem2.gif) |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ |
![](//mustang.kiev.ua/images/stekloobrabativayshee_oborudovanie/obrabotka_kromki_stekla/adelio_lattuada_mod__al_4_e;_al_9_e;_al_10_m/al4e_1.gif) |
МАССИВНАЯ СТАНИНА
Сварная конструкция станины из толстостенного профильного металла соответствует всем нормативным требованиям по жесткости, изгибу и кручению. Высокая виброустойчивость станины обеспечивает качественную обработку кромки стекла. |
![](//mustang.kiev.ua/images/stekloobrabativayshee_oborudovanie/obrabotka_kromki_stekla/adelio_lattuada_mod__al_4_e;_al_9_e;_al_10_m/al4e_2.gif) |
КОНВЕЙЕРНЫЙ МЕХАНИЗМ ПОДАЧИ СТЕКЛА
Подача стекла в зоне обработки шлифовальными агрегатами осуществляется обрезиненными конвейерными лентами с плотной фиксацией заготовки между ними. Полностью исключается вибрация стекла в зоне обработки, что обеспечивает высокое качество обработки изделия |
![](//mustang.kiev.ua/images/stekloobrabativayshee_oborudovanie/obrabotka_kromki_stekla/adelio_lattuada_mod__al_4_e;_al_9_e;_al_10_m/al4e_3.gif) |
ЕДИНЫЙ ПРИВОД ПОДАЧИ
Работа загрузочного конвейера, механизма подачи и разгрузочного конвейера осуществляется от одного мотор-редуктора с вариатором, что обеспечивает надежную синхронизацию скоростей подачи всех механизмов. Достигается равномерность подачи на всем протяжении процесса обработки. |
![](//mustang.kiev.ua/images/stekloobrabativayshee_oborudovanie/obrabotka_kromki_stekla/adelio_lattuada_mod__al_4_e;_al_9_e;_al_10_m/al4e_4.gif) |
СИСТЕМА РЕГУЛИРОВКИ ОБРАБАТЫВАЮЩИХ ШПИНДЕЛЕЙ
Удобный маховик на передней панели для быстрой и точной регулировки системы задних шпинделей. |
![](//mustang.kiev.ua/images/stekloobrabativayshee_oborudovanie/obrabotka_kromki_stekla/adelio_lattuada_mod__al_4_e;_al_9_e;_al_10_m/al4e_5.gif) |
РЕМЕННАЯ ПЕРЕДАЧА КРУТЯЩЕГО МОМЕНТА
Для предотвращения вибраций и обеспечения легкой замены ремней используется ременно-зубчатая передача. |
![](//mustang.kiev.ua/images/stekloobrabativayshee_oborudovanie/obrabotka_kromki_stekla/adelio_lattuada_mod__al_4_e;_al_9_e;_al_10_m/al4e_6.gif) |
ПАНЕЛЬ УПРАВЛЕНИЯ СТАНКОМ И СИСТЕМА БЕЗОПАСНОСТИ
Эргономичная и удобно расположенная на передней части станка панель управления обеспечивает удобство обслуживания и управления станком. Для каждого двигателя привода шлифовальных агрегатов на пульте управления установлены амперметры. Наличие двух кнопок аварийного останова на входе и выходе станка обеспечивает повышенную безопасность работы на станке. |
![](//mustang.kiev.ua/images/stekloobrabativayshee_oborudovanie/obrabotka_kromki_stekla/adelio_lattuada_mod__al_4_e;_al_9_e;_al_10_m/al4e_7.gif) |
СИСТЕМА ОХЛАЖДЕНИЯ
Новейшая система для очистки воды устанавливается непосредственно возле станка. Система оснащена новым автоматическим выпускным клапаном. За счет чего улучшается охлаждение воды и улучшается качество обработки. Станок оборудован системой рециркуляции охлаждающей жидкости. Резервуары для воды выполнены из нержавеющей стали, что обеспечивает их долговечность и защищает поверхность баков от коррозии. |
![](//mustang.kiev.ua/images/stekloobrabativayshee_oborudovanie/obrabotka_kromki_stekla/adelio_lattuada_mod__al_4_e;_al_9_e;_al_10_m/al4e_8.gif) |
МОЙКА
Моечная машина устанавливается непосредственно на конвейер и позволяет проводить мойку и сушку кромки стекла. |
![](//mustang.kiev.ua/images/stekloobrabativayshee_oborudovanie/obrabotka_kromki_stekla/adelio_lattuada_mod__al_4_e;_al_9_e;_al_10_m/al4e_9.gif) |
АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ
Наличие системы автоматической смазки позволяет осуществлять смазку в труднодоступных местах, направляющих шпиндельных узлов, звеньев конвейерных цепей, приводов и т.д. Обеспечивается удобство технического обслуживания и снижается износ узлов и механизмов. |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
Модель |
AL 4 e |
AL 9 e |
AL 10 m |
Минимальные размеры обрабатываемого стекла, мм |
60х150х12 |
60х150х12 |
60х150х12 |
Толщина обрабатываемого стекла, мм |
3 - 20 |
3 - 20 |
3 - 20 |
Скорость обработки (бесступенчатая), м/мин |
0,5 - 3,5 |
0,5 - 30,5 |
0,5 - 3,2 |
Максимальный вес стекла, кг |
250 |
250 |
250 |
Максимальный вес стекла, кг/м |
100 |
100 |
100 |
Количество обрабатывающих шпинделей, шт. |
4 |
9 |
10 |
Общая установленная мощность, кВт |
7,5 |
16 |
19 |
Габариты размеры, мм |
|
|
|
- длина |
5500 |
6200 |
7200 |
- ширина |
1100 |
1100 |
1100 |
- высота |
2350 |
2350 |
2350 |
Масса, кг |
1400 |
2600 |
3000 | |
|
